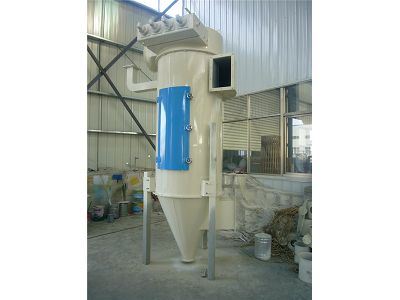

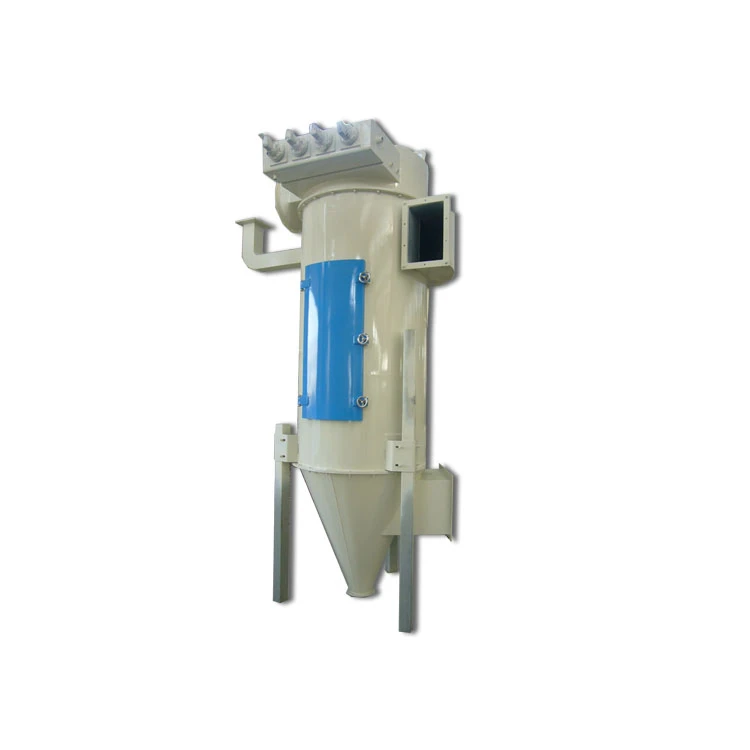

Kollettur tat-Trab TBLMY

Sistema ta' kollettur tat-trab

TBLMY Kollettur tat-trab tal-filtru tal-ġett bi pressjoni għolja

Karatteristiċi: B'envelops ta 'filtrazzjoni ċatti, struttura kompatta u footprint żgħir.

Applikazzjoni: Ġbir tat-trab fuq tagħmir tal-ġarr.

Pressjoni ta 'l-arja tax-xogħol: 0.2-0.4 MPa

Żona tal-filtrazzjoni (mhux obbligatorja): 5.6m², 10.5m², 17.5m², 25.2m², 36.4m², 53.2m², 75.6m², 109.2m².

Applikazzjoni u adattabilità

TBLMy Jet Filter Dust Collector jappartjeni għal ġett ta 'l-arja b'lura tat-tip tal-borża, bi pressjoni baxxa, kollettur tat-trab ta' impuls, li jidher minn prestazzjoni affidabbli, ġbir ta 'trab ta' effiċjenza għolja, konċentrazzjoni baxxa ta 'skarika, tħaddim u manutenzjoni faċli. Huwa applikabbli għall-kontroll tat-trab fl-industriji taċ-ċereali u l-ipproċessar tal-għalf, makkinarju, metallurġija, materjali tal-bini u siment, u tindif jew riċiklaġġ tat-trab u filtrazzjoni fil-ġarr pnewmatiku jew fil-ġbir tal-katusi tal-aspirazzjoni.

Karatteristiċi

Dan il-prodott jidher minn kollettur tat-trab taċ-ċiklun. L-arja li fiha t-trab tidħol fil-kaxxa b'mod tan-nemla u tkun separata permezz ta' revolving; trab ta 'daqs kbir huwa stabbilit l-ewwelnett, trab ta' daqs żgħir jiġi ffiltrat minn kmiem ta 'filtrazzjoni sabiex itejjeb il-ħajja tas-servizz tal-kmiem;

Mekkaniżmu ta 'immuntar u dismounting ta' malajr manifatturat b'teknoloġija tal-privattivi għall-kmiem tad-drapp huwa applikabbli għat-titjib tal-ambjent tat-tħaddim u l-effiċjenza tax-xogħol;

Il-valv tas-solenojd tat-Tip TDFD huwa adottat għall-immuntar u d-dismounting faċilment u għal dak jista 'jiġi realizzat valv wieħed tas-solenojd li għandu diversi kmiem f'ħin wieħed;

L-istrument tal-kontroll tal-impuls tat-Tip TKZM huwa adottat għal dak ir-regolamentazzjoni b'ħafna ċirkwiti b'aġġustament, preċiżjoni u prestazzjoni stabbli tajba jistgħu jiġu realizzati.

Hemm mekkaniżmi ta 'ħatt ta' qiegħ koniku u trab ċatt tal-qiegħ, sabiex jottimizzaw il-mekkaniżmu li jarmi t-trab b'qiegħ ċatt.

Vultaġġ tad-dħul tal-valv tas-solenojd: DC 24 V, kurrent: 0.8 A ~ 1A, ambjent tax-xogħol: -10 ° C ~ 50 ° C, umdità relattiva ≤85%, midja tax-xogħol: arja nadifa, pressjoni tat-tħaddim tas-sors tal-arja: 0.5 MPa ~ 0.7Mpa.

Il-vultaġġ tax-xogħol tal-airlock għandu jkun AC 380 (1±5%) V, u l-materjal m'għandux jitħallat ma' impuritajiet tal-fibra u solidi kbar.

Il-pressjoni tas-sors tal-arja għat-tneħħija tat-trab għandha tkun ta '0.5 MPa ~ 0.7MPa, jekk użata f'każ speċjali, il-pressjoni tista' tkun inqas minn 0.5MPa;

Reżistenza għall-kollettur tat-trab: P<>

Effiċjenza tal-kollettur tat-trab: η≥99.5%;

Veloċità tal-arja li tiffiltra: ≤4 (m/min);

Speċifikazzjoni tal-kmiem tal-filtrazzjoni: Φ140×1600, Φ140×2000, Φ140×2400 (mm)

Prinċipju operattiv u karatteristiċi tal-komponenti ewlenin

Kaxxa ta' fuq

Il-kaxxa ta 'fuq hija komponent għall-ġbir ta' arja nadifa ffiltrata, kompluta bi żbokk ta 'l-arja fin-naħa ta' fuq, u tinkludi apparat tal-ġett ta 'l-arja fih. Meta tiftaħ il-qoxra ta 'fuq tal-kaxxa ta' fuq, l-apparat tal-ġett ta 'l-arja jista' jiġi ċċekkjat u sostitwit (mhux meħtieġ normalment).

Kaxxa tan-nofs

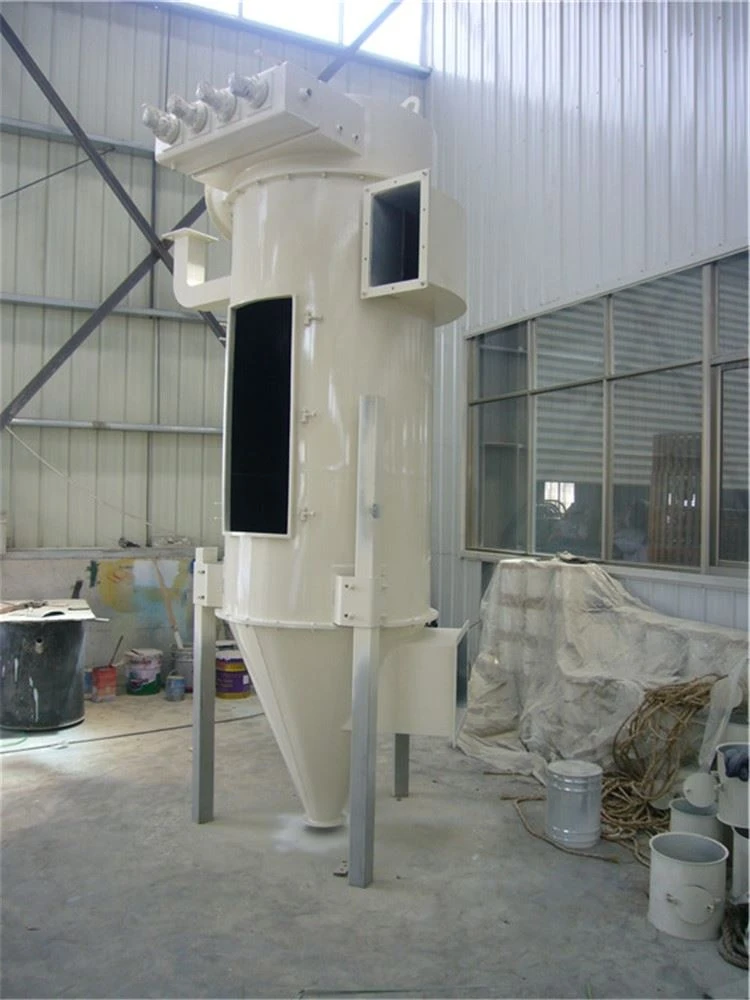

Il-kaxxa tan-nofs hija komponent għall-iffiltrar tal-arja li jkun fiha t-trab li jkun dieħel u wkoll biex jiġu solvuti l-partiċelli kbar tat-trab; il-parti ta 'fuq hija mqabbda mal-kaxxa ta' fuq, in-naħa t'isfel hija mqabbda mal-kaxxa t'isfel, u hemm apparat tal-kmiem tal-filtrazzjoni fih. Hemm bieb ta 'spezzjoni fuq il-kaxxa, li jista' jinfetaħ biex jispezzjona u jissostitwixxi l-kmiem tal-filtrazzjoni.

Kaxxa t'isfel (qiegħ ċatt -— kaxxa t'isfel, qiegħ koniku -—bunker)

Il-kaxxa t'isfel hija l-komponent għall-ħatt tat-trab u mgħammar b'apparat li jarmi t-trab fih. Il-parti t'isfel għandha żbokk tat-trab li huwa konness mal-airlock. Hemm tappiera fil-ġenb tal-kaxxa t'isfel u tintuża għall-ispezzjoni tal-apparat li jarmi t-trab u żżid żejt tal-lubrikazzjoni meta tiftaħha. It-trab jintrema minn bunker koniku permezz tal-gravità tat-trab, sabiex it-trab ikun jista' jinġabar tul il-wiċċ koniku u jintrema.

Parametri tekniċi
